Стекло — материал с памятью. Оно «помнит» каждое прикосновение режущего ролика. Часто причиной спонтанного разрушения в печи закалки или термошока на фасаде становится не качество самого флоат-стекла, а микротрещины на кромке, возникшие при раскрое.
Инженерный отдел Компании ЮТА проанализировал исследования специалистов из Технического университета Дармштадта. Делимся выводами о том, как параметры резки влияют на реальную прочность стекла.
Термошок (термическое разрушение) сырого листового стекла в составе стеклопакета.
Проблема: «Стандарт» занижает возможности стекла
Общепринятым расчетным значением прочности кромки сырого стекла считается 36–40 Н/мм². Однако исследования показали, что при плохой резке этот показатель падает, а при идеальной — вырастает до 60 Н/мм² и выше
Это значит, что при правильной настройке станка вы получаете запас прочности почти в 2 раза выше нормы.
Что убивает кромку? Три главных фактора
В ходе масштабных лабораторных исследований выяснилось, что на качество кромки (и отсутствие сколов) влияют не столько «возраст» станка, сколько настройки:
1. Давление резки (Cutting Force)
Это самый критичный параметр. Многие операторы работают по принципу «сильнее давишь — лучше ломается». Это ошибка.
- Факт: Высокое давление создает глубокие боковые трещины (lateral cracks), которые снижают прочность кромки.
- Решение: Снижение давления до минимально необходимого для раскрытия реза (open cut) резко повышает прочность.
2. Тип режущего ролика и угол заточки
Испытания показали, что правильный подбор угла заточки ролика под толщину стекла (особенно для тонких номиналов) критически важен. Не существует «универсального ролика» для всего. Использование неподходящего инструмента создает напряжение на кромке еще до того, как стекло попадет в печь.
3. Жидкость для резки (Cutting Fluid)
Удивительно, но тип масла имеет значение.
- Сухая резка (без жидкости) показала худшие результаты по прочности.
- Использование неиспаряющихся масел в сочетании с низким давлением резки дало наилучшие показатели прочности кромки. Жидкость помогает процессу разлома на микроуровне и предотвращает образование микросколов.
Зависимость прочности кромки (среднее значение) от типа режущего ролика, наличия жидкости, толщины стекла и силы давления.
Чтобы окончательно исключить элемент случайности, исследователи разработали математическую модель прогнозирования. На графике ниже видно, насколько точно теория совпала с практическими испытаниями.

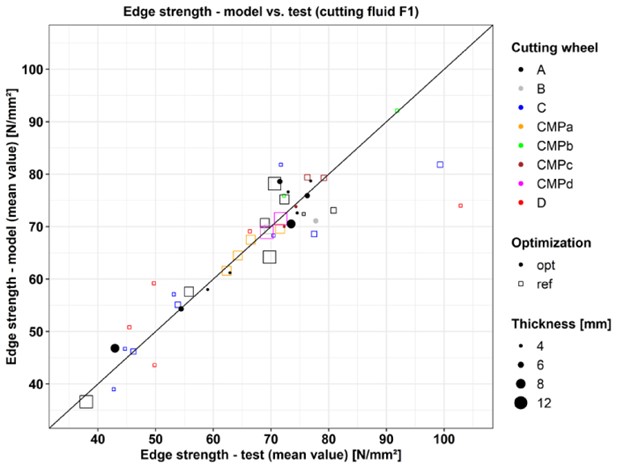

Сравнение экспериментальных значений прочности кромки (среднее значение) с результатами математической модели прогнозирования в зависимости от типа ролика, толщины стекла и силы давления резки.
Фактически, наука подтверждает: используя оптимизированные параметры (сплошные точки на графике), мы можем гарантированно получать прочность кромки выше стандартных значений. Это не «удача» оператора, а чистый инженерный расчет.
Что это значит для производства?
Часто в погоне за скоростью производства игнорируют тонкую настройку столов резки. Но экономия времени на настройке оборачивается боем дорогостоящего стекла (особенно Low-E или мультифункционального) на этапе закалки.
Рекомендация инженеров Компании ЮТА:
- Проведите аудит настроек давления на ваших столах резки.
- Убедитесь, что угол заточки роликов соответствует толщинам, которые вы режете.
- Не экономьте на жидкости для резки. Она дешевле, чем бой закаленного стекла.
Команда ЮТЫ помогает превратить стандартный процесс раскроя в высокоточную технологию. Мы настраиваем линии так, чтобы вы получали максимум от каждого квадратного метра стекла. Есть вопросы по подбору инструмента или калибровке оборудования? Мы на связи:
social@yta.ru
8 (495) 935-86-21
Источник: Matthias Seel, Institute of Structural Mechanics and Design: Edge strength of annealed float glass: Identification and optimisation of cutting process parameters (2023)
