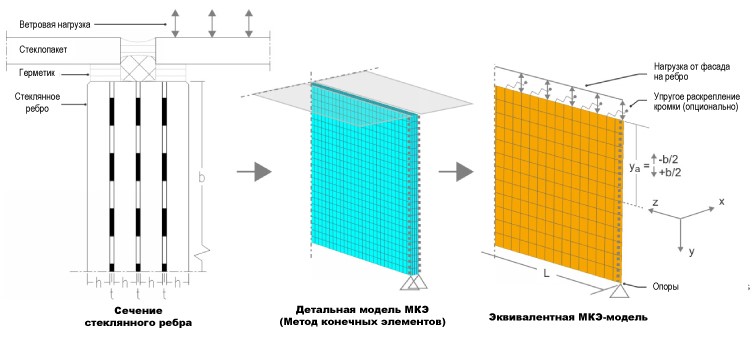

Сечение стеклянного ребра из 4 слоев: наглядное сравнение детальной (многослойной) и упрощенной (эквивалентной) конечно-элементных моделей с отображением приложенных нагрузок и опор.
При проектировании светопрозрачных конструкций (особенно большеформатных фасадов) инженеры часто закладывают избыточную толщину стекла. Сталкиваясь с жесткими ветровыми нагрузками, классическим решением становится переход с формулы 8.8.4 на 10.10.4 или 12.12.4.
Однако наращивание номинала ведет к геометрическому росту массы стеклопакета, удорожанию алюминиевой подсистемы и усложнению логистики. Современный фасадный инжиниринг опирается на другой принцип: наращивать нужно не массу стекла, а жесткость полимерной прослойки. Этот принцип основан на так называемом Coupling Effect.
Эффект совместной работы или Coupling Effect — это механический принцип, при котором высокопрочная пленка блокирует взаимное проскальзывание листов стекла при изгибе. Вместо двух независимых стекол мы получаем единую жесткую конструкцию, чья несущая способность рассчитывается по методу эквивалентной толщины.
Физика сдвига и модуль упругости полимера
При изгибе многослойного стекла под ветровой нагрузкой слои стремятся сдвинуться относительно друг друга. То, как триплекс сопротивляется этому сдвигу, напрямую зависит от модуля сдвига пленки (G).
Стандартный поливинилбутираль (PVB) при температуре фасада +50°C становится эластичным. Его модуль сдвига падает до критических значений (G < 0.1 МПа). Слои стекла проскальзывают, и триплекс работает просто как два независимых листа.
Структурные ионопласты (например, пленки SGP) и жесткая архитектурная EVA при той же температуре сохраняют модуль сдвига на уровне G ≈ 10 МПа. Разница в жесткости в 100 раз. Пленка намертво блокирует проскальзывание, заставляя два листа стекла работать как единый композитный монолит.
Математика эффективной толщины (Метод Wölfel-Bennison)
Чтобы доказать это в цифрах, обратимся к методу эффективной толщины, закрепленному в европейском стандарте проектирования EN 16612.
Эквивалентная толщина триплекса при изгибе (h_ef;w) [ (hef;w) ] из двух одинаковых стекол толщиной h рассчитывается через коэффициент совместной работы (ω):
hef;w = 3√2h3 + 12ωIs
Где I₈ описывает расстояние между центрами тяжести стекол. Но главную роль во всем этом расчете играет коэффициент ω. Его значение напрямую определяется тремя физическими факторами: модулем сдвига самой пленки (G), упругостью стекла (E) и размерами панели (α).
ω = 1 / [1 + 9.6 · (E · Is) / (G · hint · a2)]
Что это означает на практике:
- В случае с обычным мягким PVB сопротивление пленки сдвигу минимально. Это значит, что эффекта совместной работы не возникает. Два склеенных 10-миллиметровых стекла не суммируют свою прочность, а дают эквивалентную толщину всего:: h_ef = 10 · ∛2 ≈ 12.6 мм
hef = 10 · 3√2 ≈ 12.6 мм
- В случае со структурными пленками (SGP или архитектурная EVA) модуль сдвига настолько велик, что возникает полный эффект совместной работы. Пленка жестко блокирует смещение слоев. Благодаря этому два склеенных стекла номиналом по 10 мм работают с эффективностью цельного листа вдвое большей толщины: h_ef = 10 + 10 = 20 мм.
hef = 10 + 10 = 20 мм.
В чем выгода на практике? Получив честные 20 мм эквивалентной толщины, мы можем смело оптимизировать проектные решения. Триплекс 10.10.4 на структурной пленке ничем не уступает по прочности более толстому 12.12.4 с мягким PVB. Замена всего одного компонента в виде технологии склейки позволяет сбросить 10 кг веса с каждого квадратного метра остекления. На площади стандартного фасада это десятки тонн сэкономленной массы. Снижение веса означает меньшую нагрузку на несущие конструкции, т.е. существенную экономию бюджета на мощных алюминиевых профилях.
Анализ деформаций в расчетном комплексе: оценка потери устойчивости стеклянных ребер (glass fins). Слева — свободное нераскрепленное ребро (Unbraced); справа — ребро, раскрепленное по растянутой кромке (Tension Edge Braced).
Аппаратный барьер: почему структурный триплекс не терпит компромиссов
Казалось бы, экономическая выгода очевидна. Почему же тогда весь рынок фасадов еще не перешел на эту технологию? Все упирается в готовность производств. Проектировщики готовы закладывать структурный триплекс в проекты, но переработчики стекла часто боятся с ним работать. Жесткие пленки обладают высокой вязкостью расплава и совершенно не прощают ошибок оборудования:
- Термопрофиль и конвекция. Вязкий ионопласт или структурная EVA требуют идеального и равномерного прогрева. Если в печи есть «холодные зоны», пленка не растечется. В результате вы получите недопек и оптические искажения. Для работы со структурными полимерами необходимы печи с независимыми зонами нагрева и мощной принудительной конвекцией.
- Абсолютный вакуум. Из-за жесткости материала удалить воздух из «сэндвича» перед полимеризацией в разы сложнее, чем при работе с мягким PVB. Любая микропотеря вакуума в процессе нагрева гарантированно приведет к появлению пузырей и деламинации (расслоению). Критическим узлом здесь становятся силиконовые мешки, которые обязаны сохранять эластичность и абсолютную герметичность на протяжении сотен термоциклов при температурах до +150°C.
Решения Компании ЮТА для архитектурного триплекса
Производство фасадного остекления невозможно без надежной технологии. Компания ЮТА поставляет законченную систему для изготовления триплекса:
- Современные конвекционные печи ламинации, которые обеспечивают точный градиент нагрева для работы с вязкими полимерами.
- Высокопрочные многоразовые вакуумные мешки из термостойкого силикона, исключающие риск декомпрессии.
- Специализированные EVA-пленки, позволяющие достичь максимального коэффициента совместной работы (ω ≈ 1).
Если вы планируете выход на рынок архитектурного триплекса крупного формата, инвестиции в правильный термический контур и вакуумную систему окупаются на первых же крупных проектах за счет нулевого процента брака по деламинации.
Источники и нормативная база:
1. EN 16612:2019 Glass in building - Determination of the load resistance of glass panes by calculation and testing.
2. S. J. Bennison, A. Jagota, C. A. Smith. Effective Laminate Thickness for the Design of Laminated Glass.
3. Технические спецификации структурных ионопластов (SGP) и архитектурных пленок EVA.
