Вертикальный обрабатывающий центр для обработки стекла за один процесс

Вертикальный обрабатывающий центр для обработки стекла за один процесс - это комплексное высокопроизводительное решение для обработки стекла за один автоматический производственный процесс. идеально подойдет крупным производственным компаниям с широкой линейкой стеклянных изделий: дверей, перегородок, фасадов и структурного остекления. Комплексный автоматический процесс обработки стекла позволяет значительно повысить скорость производства и количество производимой продукции, при этом сохранив высокое качество изделий. Благодаря использованию передовых технологий обрабатывающий центр Vermax позволяет производить стеклянные изделия высокого качества при максимально возможной скорости обработки.

Основной каркас
Сконструирован на основе прочных стальных элементов и имеет систему антивибрации.

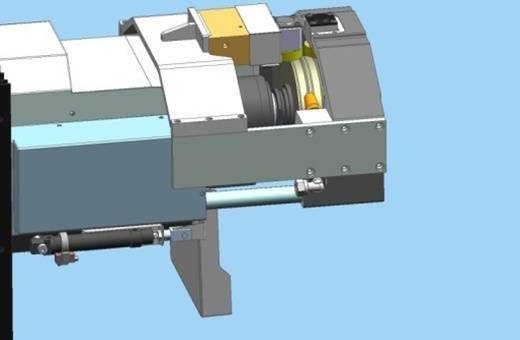

Позиционирование рабочей головы (Ось Y)
осуществляется при помощи направляющих с шаро-винтовой парой и зубчатой рейкой. Устройство закрыто защитным чехлом для предотвращения контакта с водой. С помощью безщеточного двигателя осуществляется управление осью станка и обеспечивается быстрое и высокоточное позиционирование. Инструментальная оснастка состоит из высокоскоростного электрошпинделя, замкнутой системы охлаждения, теплообменника типа «Воздух-Воздух», а также оснащён инвертером NC для контроля скорости вращения шпинделя (0-12000 об/мин.) и автоматическим режимом смены инструмента на конусной оправке ISO-40.

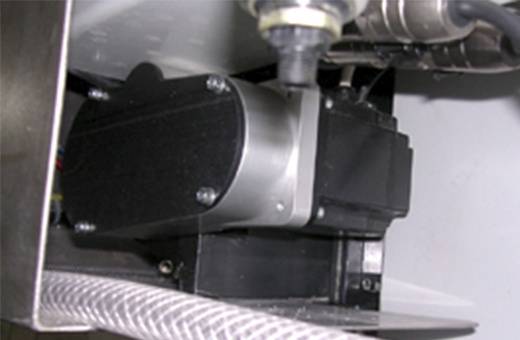

Контроллер управления оси Z(для двух голов)
Программное обеспечение может автоматически менять инструмент в зависимости от толщины стекла, определяя тип и последовательность обработки. Движение оси Z происходит с помощью безщеточного двигателя, а также направляющих башмаков и винтов RDS.

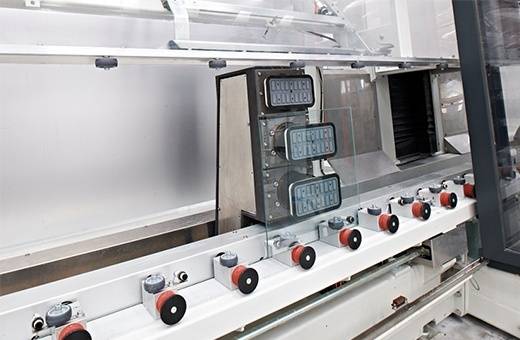

Контроллер управления осью X
Может осуществляться с помощью шарико-винтовой пары. Ось X также предназначена для перемещения стекла в процессе обработки и состоит из 4 независимых кареток. Каждая каретка оснащена 3-мя телескопическими присосками. Конвейер с роликами для перемещения стекла к области обработки приводится в движение с помощью безщеточного двигателя. На входе и выходе из области обработки есть 2 корректирующих ролика, сделанных из защищенного материала, что гарантирует идеальную рабочую поверхность.

Пульт управления IP64
Компактный, полностью отвечает Европейским требованиям и стандартам качества.

Типы обработки

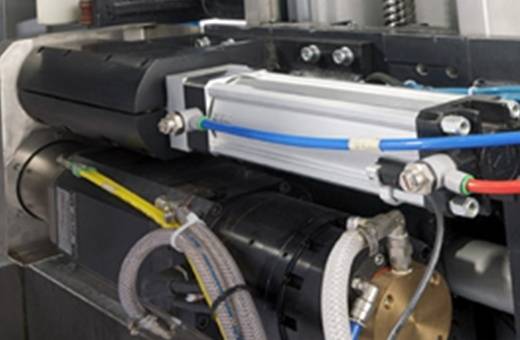

Обрабатывающий центр оснащен линейной и фигурной обработкой кромки стекла (шлифовка, полирование, снятие фаски). Передняя головка оснащается осью С с подвижной группой, которая позволяет следовать контуру обрабатываемого стекла с минимальной вибрацией.

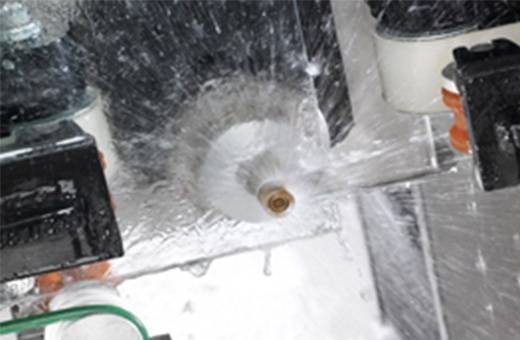

Система охлаждения
Система охлаждения инструмента поддерживает напор воды и не изнашивается.

Конус ISO-40
Выполнен из износостойкой нержавеющей стали. С помощью Vertmax можно осуществлять рифлёную обработку всех стальных элементов с оцинковкой и лакировкой водозащитным полиуретаном. Все механические части выполнены из хромовых и никелевых пластин, алюминия и нержавеющей стали с защитным анодированием.
